采購該設備了解該設備 價格需要先了解該設備基本參數(工作臺面、開口、行程)、用途等。直接獲得價格歡迎咨詢
tags:

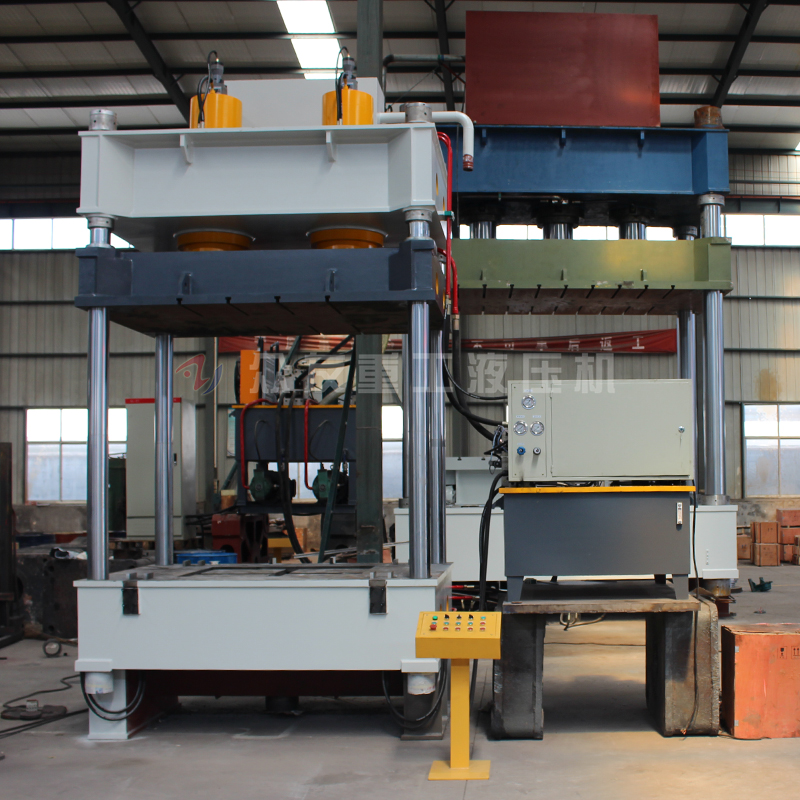

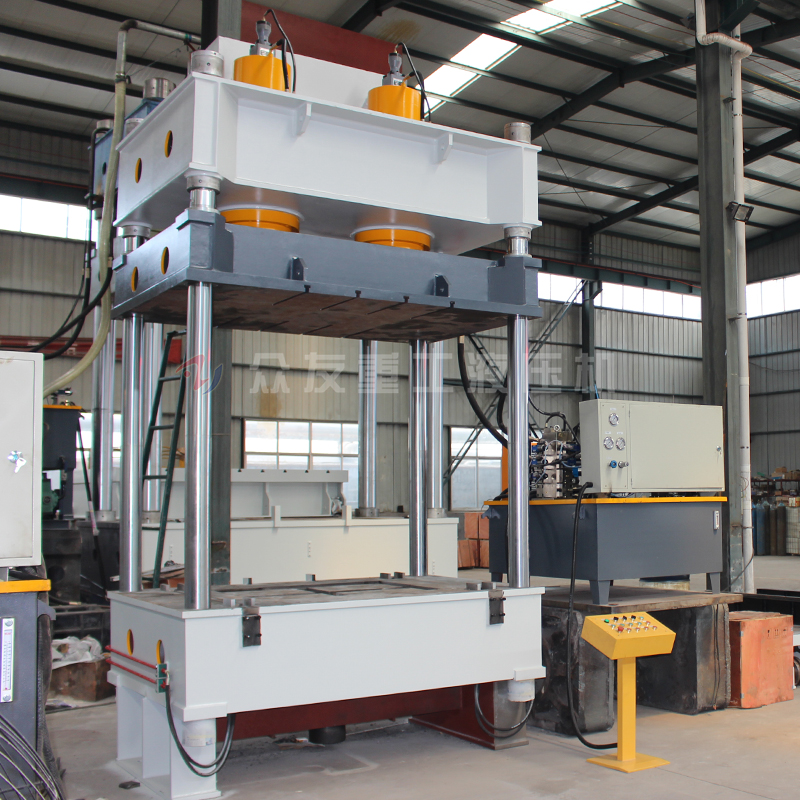

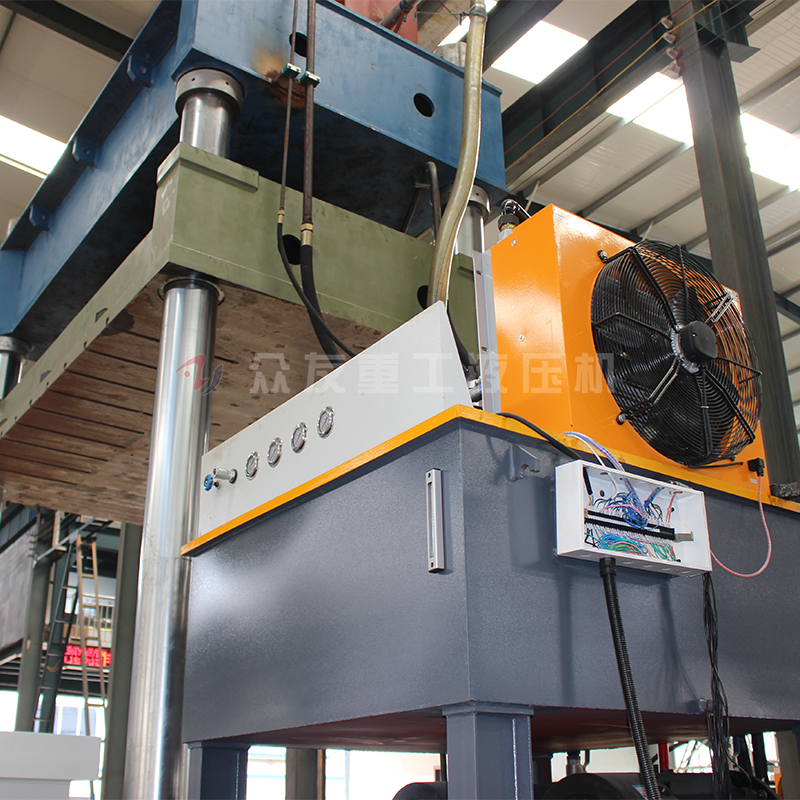

315噸帶液壓墊風冷油壓機是山東眾友重工生產的一款熱銷產品同時是一款四柱拉伸油壓機,機身采用四梁四柱式結構,主要由:上橫梁、滑塊、工作臺、四根立柱、主缸、電氣系統及液壓系統等組成。四大梁均采用優質Q235鋼板焊接,采用高溫退火處理消除焊接應力,確保剛性。油壓機立柱材料為優質45#鋼,四根立柱均表面中頻淬火后鍍鉻處理,能夠達到很好的硬度。立柱導套可以提高應力,減少摩擦力。本機分為主機、液壓傳動裝置和電氣控制裝置三部分組成,具有獨立的液壓傳動裝置和電氣控制箱,可以在操縱臺集中控制,實現調整、手動和半自動循環三種操作規范,本機的工作壓力、工作速度、行程范圍等可根據工藝需要進行調節,并能完成頂出和拉伸工藝,也稱為三梁四柱拉伸油壓機
產品工作方式
1.點動:按相應按鈕即產生相應動作,松開則動作停止
2.手動:按相應按鈕則產生相應動作直至極限位置
3.半自動:(1)定壓控制:滑動梁快速下降→慢速下降→加壓至電接點壓力表DJ上限后保壓延時→卸壓→回程(然后停止)
(2) 定程控制:滑動梁快速下降→慢速下降→加壓當滑動梁碰到接近開關XK時發訊開始保壓延時→卸壓→回程(然后停止)油壓機的特點:三梁四柱結構,經濟實用,液壓控制采用插裝閥集成系統,減少泄露點,動作可靠,使用壽命長,可實現定壓和定程兩種成形工藝,具備保壓延時功能,工作壓力行程可在規定的范圍內調節,采用按鈕集中控制,可實現手動、半自動、自動三種操作方式

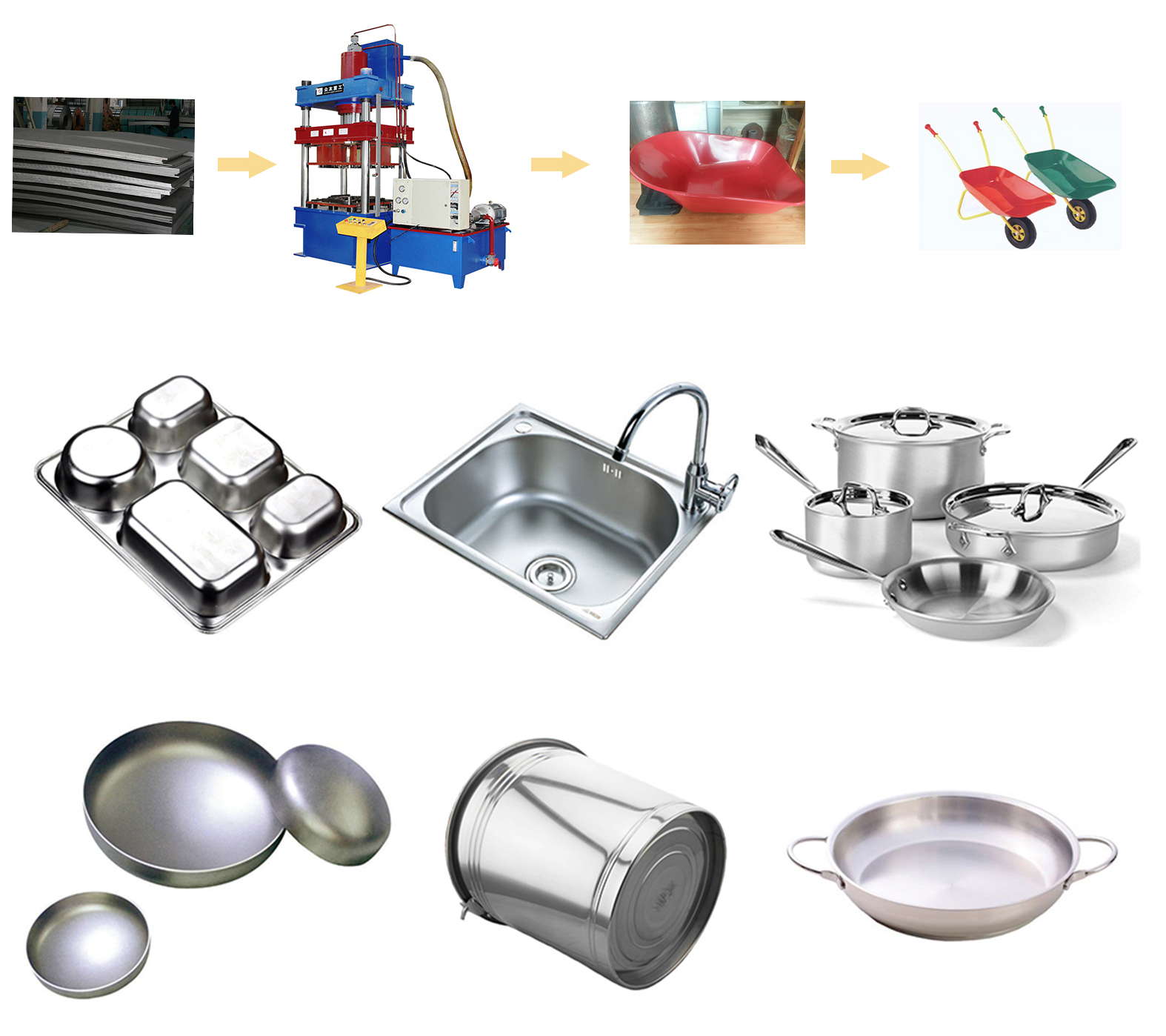

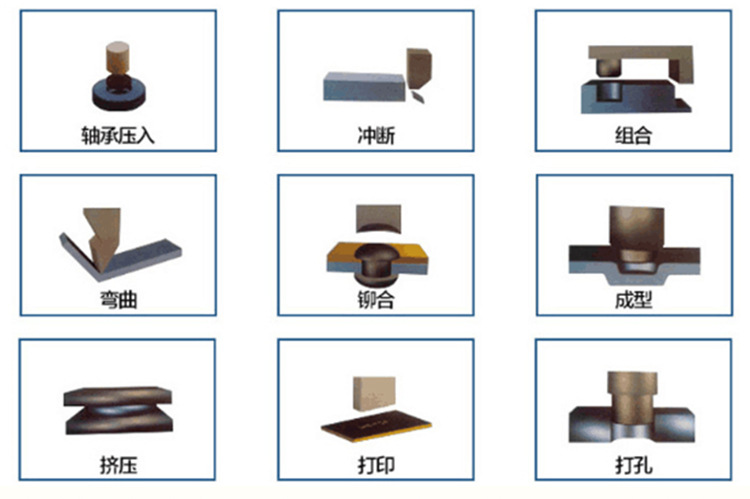

拉伸油壓機可用于矯正、壓裝、打包、壓塊和壓板等。還可用于軸類零件的壓制工藝,型材的校準、扣壓、壓裝工藝以及板材零件的彎曲、定型、壓印、套型、拉伸、可塑性材料的壓制工藝,如沖壓、彎曲、翻邊薄拉伸等作業,也可以從事校正、壓裝、塑料制品及粉末制品的壓制成型作業。因其應用范圍廣泛也被稱為萬能拉伸油壓機
YQ32系列三梁四柱油壓機 | |||||||
項目 | 100T-A | 100T-B | 160T | 200T-A | 200T-A | 315T-A | 315T-B |
液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑塊有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
開口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
工作臺有效面積 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
壓制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
電機功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
頂出力t | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
頂出行程mm | 200 | 200 | 200 | 220 | 220 | 300 | 300 |
YQ32系列三梁四柱油壓機 | |||||||
項目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑塊有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
最大開口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
工作臺有效面積 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
壓制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
電機功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
頂出力t | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
頂出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |

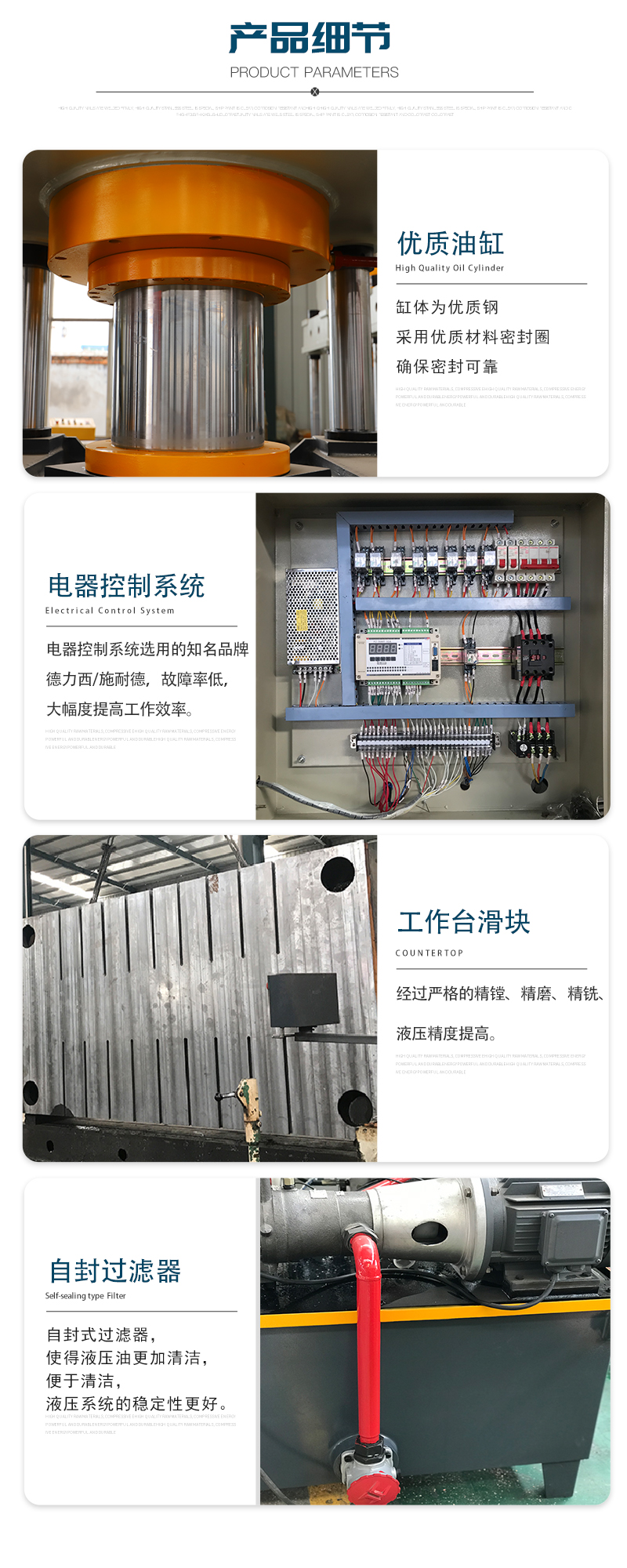

1.采用內置式快速子母缸,空行程速度快,生產效率高,能耗低,運行平穩,操作簡單;
2.三梁四柱式結構,款式簡單、經濟、實用,框架式結構剛性好、精度高、抗偏載能力強;
3.液壓控制采用插裝式基礎系統,動作可靠,使用壽命長,液壓沖擊小,減少了連接管路與泄露點;
4.通過操作面板選擇,不僅可實現定程、定壓兩種沖壓工藝,而且可實現有墊、無墊、頂出三種工藝工作循環;
5.手動調整機構可調整壓頭或上工作臺在行程中任意壓制,也可在設計行程內任意調整快速和工進行程的長短;
6.壓力、行程、保壓等可按壓制工藝要求調整,采用進口液壓、電器元件及密封件,經久耐用;
7.雙手制操作,設有急停和寸動功能,可選配紅外線光電護手保護裝置,提高安全生產效率;
※ 本網站的圖片、價格僅供參考,具體以實物為準。歡迎來電來函咨詢
